煤炭活性測定儀安裝方法

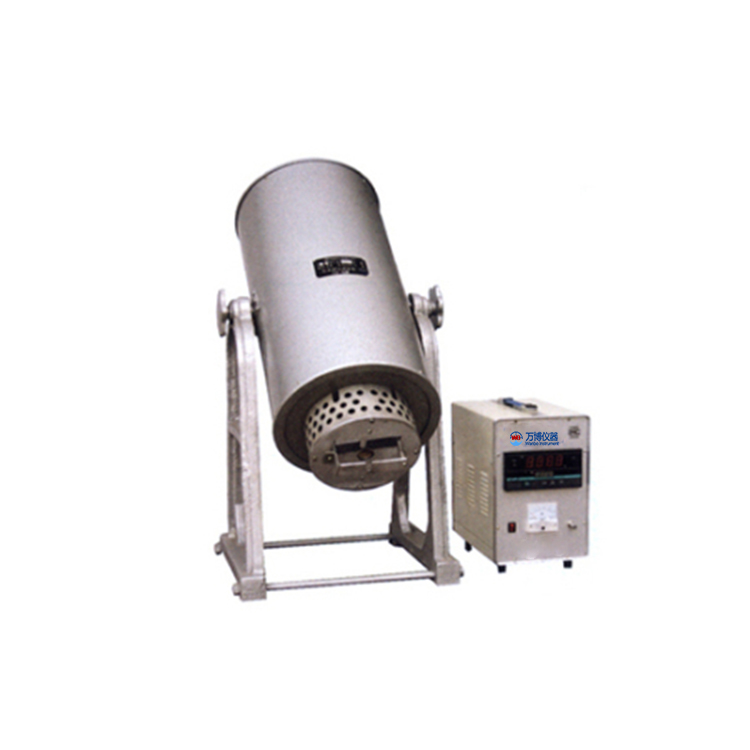

煤炭活性測定儀儀器結構及主要特征

該儀器由二氧化碳凈化系統、反應爐、氣體分析器三個主要部分組成：

1、凈化系統：包括二氧化碳穩壓貯氣筒、氣壓計、洗氣瓶、氣體干燥塔、氣體流量計。

2、反應爐：硅碳管豎式管式爐，最高加熱溫度可達1350℃，內裝耐溫1500℃的石英反應管。溫度控制采用控溫精度高、讀數清晰無視差的SW－2型數顯溫度控制器， 0～1600℃全程自動恒溫控制，操作使用十分方便。

3、氣體分析器：測定范圍為0～100%，精度為±2%。

儀器的安裝

取下散熱罩及爐前檔板，將硅碳管小心插入剛玉外套管內，導線穿過散熱罩小孔和硅碳管的電極相連，然后裝上散熱罩和前檔板。

硅碳管加熱電極引出的導線和控制器的輸出端相連，熱電偶連線接到控制器的熱電偶接線柱上，注意＋、－極性不要接反，控制器的輸入端接220V電源。
